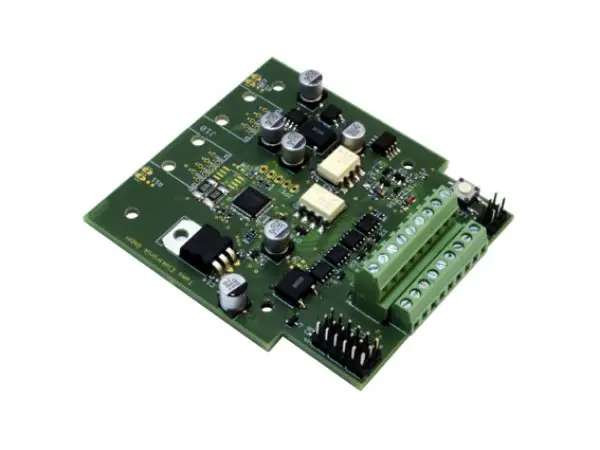

8-fach Servo- und 4-fach Weichen-/Schaltdecoder oder 8-fach Servodecoder mit 8 Tastern

zur Ansteuerung von 8 Servos
zusätzlich 4 x 2 Ausgänge zum Anschluss von Tastern oder Magnetartikeln und/oder anderen Verbrauchern

Einsatzgebiete

Ansteuerung von Servos, z.B. in Weichen, Flügelsignalen, Schranken oder Toren.
Ansteuerung von Magnetartikeln, z.B. Weichen mit Doppelspulenantrieb (mit oder ohne Endabschaltung), Flügelsignalen mit Doppelspulenantrieb, Entkupplern. Hinweis: Um Weichen mit motorischem Antrieb anzusteuern, ist zusätzlich ein Adapter für motorische Weichen AMW-2 erforderlich.
Ansteuerung von sonstigen Verbrauchern, z.B. Lichtsignalen (zwischen denen umgeschaltet wird) oder Beleuchtungen (die ein- und ausgeschaltet werden).

Digitalformate

DCC + MM: ja (automatische Formaterkennung). Die vier Ausgänge können sowohl gemischt über DCC- und Motorola-Befehle als auch abwechselnd im DCC- und im Motorola-Format geschaltet werden.
mfx: nein
Selectrix: nein

Adressbereich

DCC-Weichenadressen: 1 – 2.040
MM-Weichenadressen: 1 – 1.020

Rückmeldeformate

RailCom: ja
RailCom plus: nein
mfx: nein

Datenbus

keiner

Programmierung

DCC-Zentralen: Einstellung aller Decodereigenschaften über Konfigurationsvariablen (CVs)
alternativ: Einstellung der Decoderadresse mit Hilfe eines Programmiertasters.
Motorola-Zentralen: Die Änderung der übrigen Decodereigenschaften ist für den reinen Motorola-Betrieb nicht erforderlich und ist mit Motorola-Zentralen nicht möglich.

Einstellmöglichkeiten

Bewegungskurven:

…………..
	lineare Kurve ohne Zwischenhalte, z.B. für Weichen	lineare Kurve mit Nachwippen, z.B. für Schranken und Flügelsignale

Servo-Geschwindigkeit: Einstellung getrennt für jedes Servo.
linker/rechter Servo-Anschlag: Einstellung getrennt für jedes Servo.
Nachwippen: am linken oder rechten Anschlag oder an beiden Anschlägen, Geschwindigkeit. Einstellung getrennt für jedes Servo.
Nachlaufzeit des Servos: Dadurch wird wird verhindert, dass das Servosignal unmittelbar nach Ablauf der vom Decoder errechneten Stellzeit ausgeschaltet wird und dadurch die Servo-Bewegung z.B. bei einem unplanmäßig langsamen Lauf vor Erreichen des eingestellten Anschlags unterbrochen wird. Einstellung gemeinsam für alle Servos.
Servoansteuerung in Ruheposition: Servosignale werden abgeschaltet oder weiter gesendet. Einstellung getrennt für jedes Servo.
On-Time der Ausgänge: Definition, wie lange der Schaltimpuls anliegt / der Ausgang eingeschaltet bleibt. Bei Einstellung der On-Time „0“ werden die Ausgänge als Umschalter (= Schaltdecoder) verwendet. Einstellung individuell für jedes Ausgangspaar.

Ansteuerung mit DCC- oder MM-Weichenstellbefehlen

DCC- oder MM-Weichenstellbefehle
automatische Formaterkennung
Ausgänge können gemischt über DCC- und Motorola-Befehle geschaltet werden
Ausgänge können abwechselnd im DCC- und im Motorola-Format angesteuert werden

Ansteuerung mit DCC-Lokbefehlen

nicht möglich

Ansteuerung mit Tastern

alternativ oder zusätzlich zur Ansteuerung mit Digitalbefehlen
nicht möglich bei Anschluss von Weichen oder anderen Verbrauchern im Anschlussbereich 1

Schaltausgänge

	Anschlussbereich 1 (Anreihklemmen)	Anschlussbereich 2 (Stiftleisten)
Anzahl Schaltausgänge	8 bzw. 4 x 2	8 (für Servos)
max. Strom je Ausgang	1.500 mA (bis 2 s) bzw. 1.000 mA (Dauer)	1.000 mA (Dauer)
max. Gesamtstrom je Anschlussbereich	1.000 mA	1.000 mA
integrierte Relais	nein	nein

Überlast-Schutz

Ja. Wird der zulässige Strom an einem der Ausgänge oder der zulässige Gesamtstrom für einen der beiden Anschlussbereiche infolge eines zu hohen Strombedarfs der angeschlossenen Verbraucher überschritten, schaltet der Decoder automatisch ab. Der Decoder muss dann stromlos geschaltet, die Überlast beseitigt und der Decoder dann wieder eingeschaltet werden.

Versorgungsspannung

Digitalspannung aus dem Boosterkreis
oder eigener Trafo (zur Entlastung des digitalen Stromkreises)

Technische Daten

Digitalformat	DCC, Motorola
Adressumfang	MM: 1.020 Weichenadressen DCC: 2.040 Weichenadressen
Rückmeldeformat	RailCom
Versorgungsspannung	Digitalspannung der Zentrale oder 14 – 20 V Wechselspannung
Stromaufnahme (ohne angeschlossene Verbraucher) ca.	40 mA
Ausgänge Anschlussbereich 1 „Anreihklemmen“	4 Ausgangspaare, je nach Betriebsmodus einsetzbar als 8 Schaltausgänge oder 4 Weichenausgänge max. Strom / Ausgang: – bis 2 Sekunden: 1.500 mA – Dauer: 1.000 mA
Ausgänge Anschlussbereich 2 „Stiftleisten“	8 Servos max. Strom / Ausgang: 1.000 mA
Max. Gesamtstrom	Anschlussbereich 1: 1.000 mA (Dauer) Anschlussbereich 2: 1.000 mA
Max. Strom pro Ausgang – bis 2 Sekunden – Dauer	1.500 mA 1.000 mA
Abmessungen der Platine (ca.) Abmessungen einschl. Gehäuse (ca.)	Platine: 72 x 82 mm einschl. Gehäuse: 100 x 90 x 35 mm
Gewicht der bestückten Platine (ca.)	40 g
Gewicht einschl. Gehäuse (ca.)	88 g
